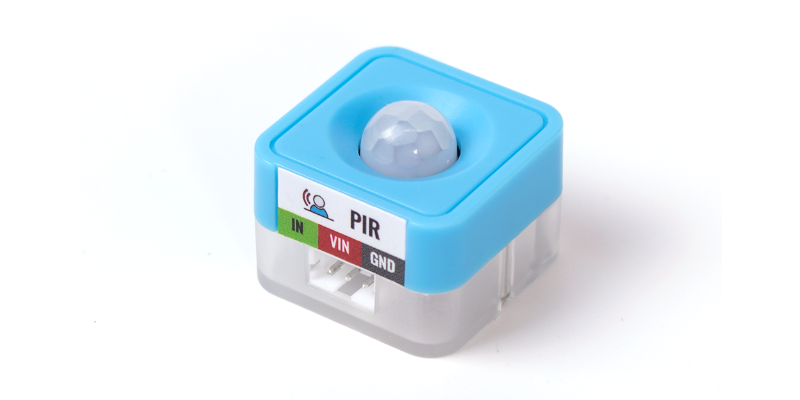

方糖 人体红外

检测人或动物的运动，触发后改变数字电平。可以简单理解人体红外是一种特殊类型的“按键”，触发条件为有活物在它的前面经过。

参数​

尺寸24 x 24 x 19 mm
重量5.6 g
信号数字输入（含蓝色指示灯）
1（高电平）：检测有人靠近
0（低电平）：未检测到人
检测距离5m 内

接线​

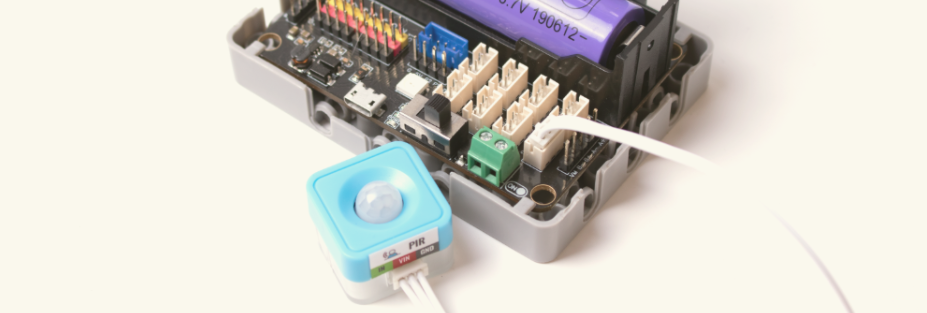

使用3PIN端子线接在Robotbit Edu的P1。
（八个白色端子都可以进行插接，注意实际接线要与编写的程序对应）

打开Robotbit电源可以看到LED模块底部的红色灯亮起（既模块正常供电）

编程​

实现当检测到运动的人，Microbit会发出声响

信息
  • 人体热释电传感器（运动传感器）的工作状态通过蓝色的指示灯反馈。
  • 人体红外传感器有3s的自锁时间，检测到人运动时，会保持3秒的触发状态，之后恢复常态。

选择在线运行或离线上传的方式运行程序查看效果
如果还不清楚如何在线运行或离线上传请参照 快速开始

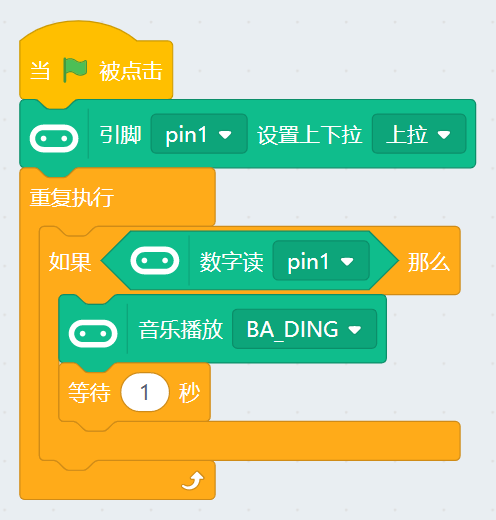

#人体红外报警器
当有人在人体红外传感器经过时，触发Microbit发出响声

使用【数字读】积木块，初始化必须设置上下拉积木，否则检测会有异常
